洗浄が必要な配管の組立て・分解作業が効率的に行えるように設計した製品です。

現場を助ける4つの特徴

ねじで締結をする一般的なヘルールクランプの問題点

• 組立て・分解作業に時間がかかる
• 作業者によって締結力に差がでる
• ねじを締める時に手が痛い

タキゲンのファスナー型ヘルールクランプが全ての問題を解決します！

【ポイント1】組立て時間を58％短縮*
クランプの締結にファスナー（ロック付キャッチクリップC-1007-11）を採用。工具不要のワンタッチ・ワンアクション操作で、へルール継手の組立て・分解作業を省力化できます。
＊当社調べ。部品単体での測定結果であり、実際に配管へ取付けた場合とは異なります。

【ポイント2】締結力が一定
ファスナーの締結力は、誰が作業をしても一定です。ねじの締めすぎ・緩すぎといった問題がなくなり、品質が安定します。

【ポイント3】締結力を調整できる
締結力は専用受金具によりドライバー1本で簡単に調整できます。ガスケットの摩耗に応じて調整してください。

【ポイント4】安全対策もバッチリ

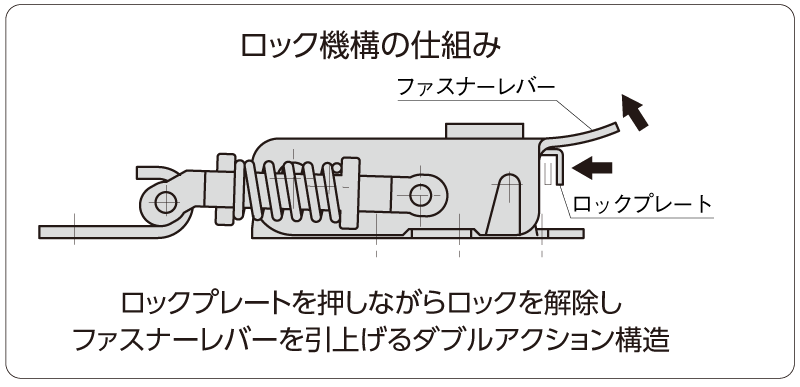

締結用ファスナーにはロック機構があります。作業着が引っかかり外れてしまうなどの思わぬ誤操作を防止します。

ファスナー型ヘルールクランプ1.5担当者インタビュー

ーヘルールクランプは、どのような用途で使われているのでしょうか。

ヘルールクランプは、主に食品・医薬品・化粧品・半導体・二次電池などの製造現場で使用される、配管を接続するための部品です。特に、高い衛生性が必要なサニタリー配管で広く使われており、配管の密閉性を確保するための重要な役割を担っています。サニタリー配管は頻繁に洗浄する場合が多く、配管をつなぐヘルールクランプも分解や組立てがしやすい構造が求められます。

---

ーお客様はどのようなお悩みがあったのでしょうか。　

サニタリー配管の洗浄が必要なケースとして、例えば工場で午前中は商品Aを、午後は商品Bを製造する場合に、商品Aの材料が付着した配管を全て取外し洗浄してから再度組立て、商品Bを作るといった工程を踏みます。

ご相談いただいたお客様も、1日に数回の頻度でサニタリー配管の分解、洗浄、組立てを行っているため、一般的に使われている｢ねじ式クランプ｣ではいくつもねじを緩めたり締込んだりしなければならず、脱着作業に時間がかかってしまうとお悩みの様子でした。さらに、女性も脱着作業を行うことから、男性と比較して力が弱いため均一に締付けることが難しく、締込んだつもりでも配管から液漏れが起きてしまうことがあったようです。逆に取外すときには、ねじがめいっぱい締込まれているため、固すぎて緩められないといったこともあるようです。

---

ー新形状のファスナー型ヘルールクランプを開発しましたが、お客様からどのようなご要望があり、開発へのヒントとなったのでしょうか。

お客様から｢ワンアクションで均一に取付けできること｣｢配管が床から低い位置に設置されているケースもあるため、操作レバーが長すぎないこと｣｢うっかり作業着を引っかけ外れてしまわないような機能を持たせてほしい｣とのご要望がありました。

条件を満たせるような構想を練るにあたり、弊社のロングセラーであるファスナー、ステンレス製ロック付キャッチクリップが活かせるのではないかと閃きました。　　

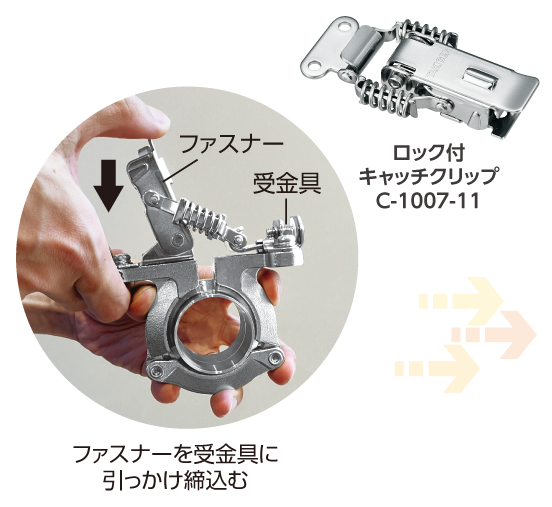

このファスナーをクランプと組合せることで、受金具に引っかけるだけのワンアクションで配管を固定できるため、作業者を選ばず一定の締結力が保てます。

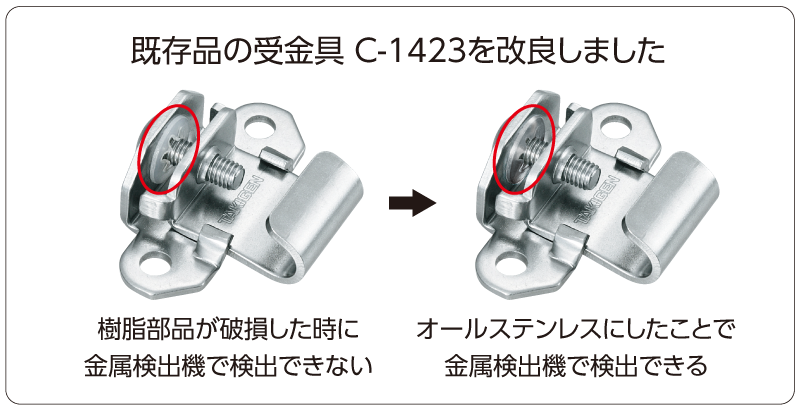

簡単に取付けられるなら外れやすいのではと聞かれることがありますが、ファスナーにロック機構が付いているため、簡単に外れてしまうこともありません。受金具は締結力を調整できるようにパチン錠調整受金具C-1423を使用。一部の樹脂部品を変更し、食品工場でも安心してお使いいただけるようにオールステンレス製に仕上げました。

---

ーいままで市場に無かったファスナータイプのヘルールクランプが完成しました。実際にお客様が使用し、どのようなご意見をいただきましたか。

ねじ式クランプと使用感を比べていただいたところ、分解や組立て作業の時間が大幅に減ったとの感想をいただきました。女性の方にも使用感をお聞きしましたが、ねじ式では力いっぱい締込もうとしても限度があったとのことで、均一に締結できる点に評価をいただきました。

---

ー今後の展望をお聞かせください。

製品化の声が集まれば、使用箇所に応じて1.5sサイズ以外のラインナップを増やしていければと考えています。また、今回はオールステンレス製でしたが、例えば金属の発塵を嫌う業界向けには摺動部に樹脂を組込んだメタルタッチレス仕様で製作するなど、設備環境に合せた製品開発も承っております。
今後もお客様の困りごとを製品として具現化していきます。商品のご要望がございましたら、ぜひタキゲンにご連絡をお願いいたします。

へルールクランプのメカニズム

製品情報

ファスナー型へルールクランプ 1.5　C-1961

へルールの組立て時間を58％削減

• ファスナー（C-1007-11）による締結方式を採用。工具不要のワンアクションで締結ができます。
• ファスナーの締代を受金具で調整。ガスケットの摩耗に応じて締結力を変更できます。
• 作業者に依存する操作はありません。誰が作業しても締結力は一定になります。

仕様
●材質：
本体／ステンレス鋼鋳物（SUS304）
ファスナー・受金具／ ステンレス鋼板（SUS304）

●表面仕上：
本体／電解研磨
ファスナー・受金具／バレル研磨

用途
●食品機械・医薬品製造装置・半導体製造装置・配管設備

納期
●標準品…納期お問合せください

備考
●ヘルール継手サイズ1～1.5S専用です。
●推奨使用圧力：0～0.5MPa

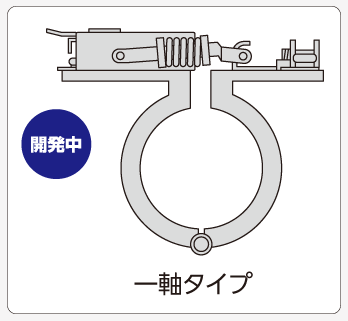

●サイズ違いも開発中です。
●本製品が取付け可能なヘルール継手メーカーについてはお問合せください。

ご注意
●組立て時間の58％削減については当社調べです。部品単体での測定結果であり、実際に配管へ取付けた場合とは異なります。
