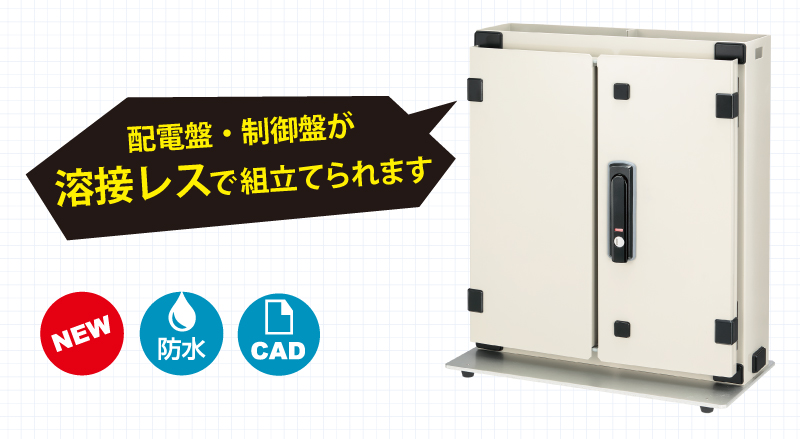

組立て時間を大幅に短縮、誰でも簡単スピーディ。人件費削減の「パチッと金具シリーズ」

kaihatsu_5
[特徴]
ねじやナットを使わず、ワンタッチで取付けられます。
取付けや組立て時間を大幅に短縮できます。
作業者による、品質のバラツキがありません
防水規格IPX5相当

kaihatsu_9

誕生のきっかけ


ー ワンタッチで取付けられる今回の「パチッと金具シリーズ」が誕生した背景には、どのような要望があったのでしょうか?

YAS_8116

担当者:福岡支店 溝口

溝口 私が担当させていただいているお客様は、制御ボックスを製作する際に、溶接職人の不足や品質のバラツキによる生産ロスに頭を悩ませていました。そのため、溶接レスでパートの方でも一定の品質が保たれ、工具不要で簡単に組立てられる金具が求められました。すでに海外製の類似品があったのですが、適用板厚が日本の規格に適合しておらず、また屋外での使用を想定していないのか防水への考慮がありませんでした。そのため今回タキゲンに相談がありました。

固定のメカニズム


ー 適用板厚が1.6㎜から2.3㎜をターゲットとしていますが、どうして板厚が変わっても、ガタツキがなく固定されるのでしょうか?

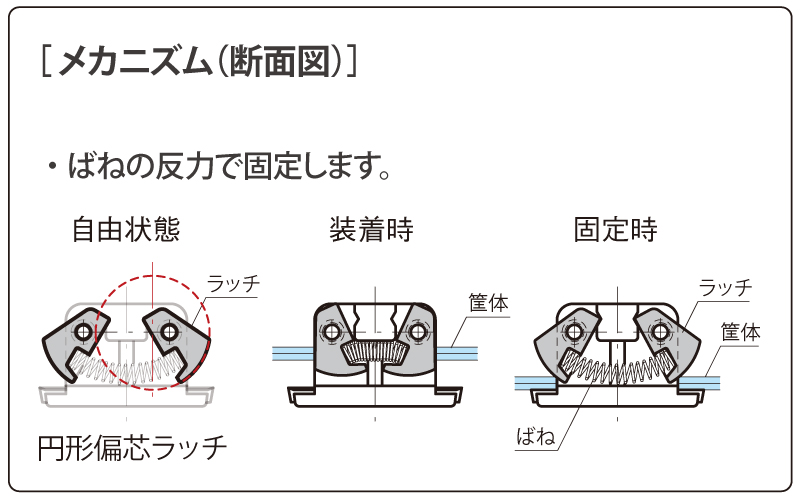

溝口 板を押さえるラッチが円形のため、回転軸を偏芯することで、1.6mm、2.0mm、2.3mmと微妙に異なる板厚を押え付けられる構造になっています。振動が加わるとばねの反力で締付けられ、塗膜やパッキンの厚みもある程度吸収でき、防水性を保つ構造になっています。

kaihatsu_6

ー 筐体の加工精度はどの程度求められるのでしょうか?

溝口 穴明けの寸法交差は0~-0.3mmです。一般的なタレットパンチプレスやレーザー加工機であれば加工できるレベルになっています。ただし、パネルカット間のピッチずれは板金の加工精度が大きく影響されますので、ご注意ください。

ー 私もサンプルボックスを自分で組立ててみましたが、特別な説明がなくても穴が合うところに取付けるだけで数分で組み上げることができて驚きました。ロッドガイドについてはここまでワンタッチになるのだと関心したのですが、お客様からの要望があったのでしょうか?

溝口 最初は、ロッドガイドについては話がありませんでした。設計部との打合わせの際に「どうせなら全てワンタッチで取付けられたらいいよね」という話になり、タキゲンから提案させていただきました。ロッドガイドは昔からなにかと手間がかかり、スタッドボルトやガイドも溶接して取付ける必要がありました。それが、取付けを簡単にすることで、今まで面倒だったロッドの調整も簡単に行えるようになりました。

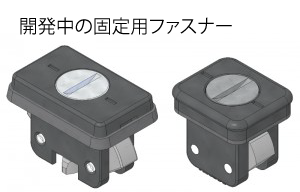

またこのサイズでもガッチリと板金を挟み込めるため、内部の機器を固定するために、外側から解錠できるファスナーとしてシリーズに追加することになりました。

お客さんの要望をそのまま具現化するのではなく、タキゲンならではの提案を加えてコストダウンや拡張性を生みだせたことは、営業担当者としても勉強になる商品開発事例でした。

運送費と分別時間の削減

ー こんなに簡単に組立てられると思うと、製作工場ではなく現場で行うことも増えてくるのではないでしょうか。

kaihatsu_8溝口 運送コストが上がっているため、組立て前の形で納品するケースも出てくるのではないかと思います。空の箱を送るよりも、効率よく運搬できますし、今流行の組立て式家具のように簡単に一人で組立てられることから、製作者も利用者もコストダウンにつながります。また、最近では廃棄するときも分別することが求められています。専用取外し工具を使うと簡単に外せることから、分別時間も削減できますし、箱がバラバラになるためその後の運送コストも抑えられると考えられます。

製品情報

kaihatsu_4サンプルの貸出しや、筐体図等詳しい情報が必要な方はお問合せフォームよりご連絡ください。

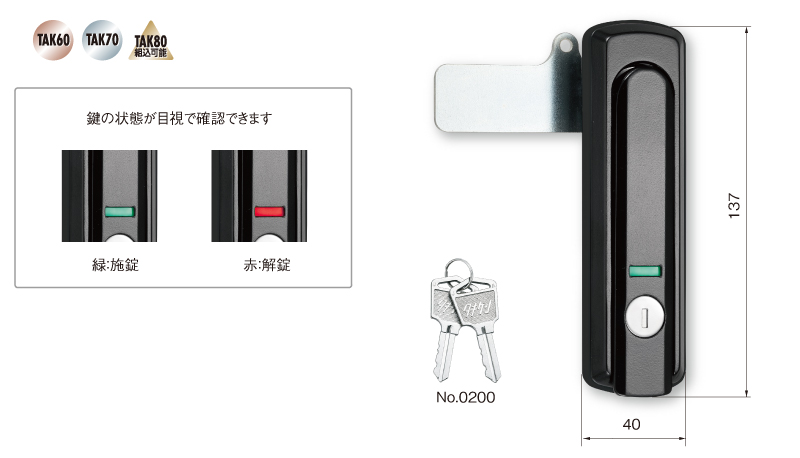

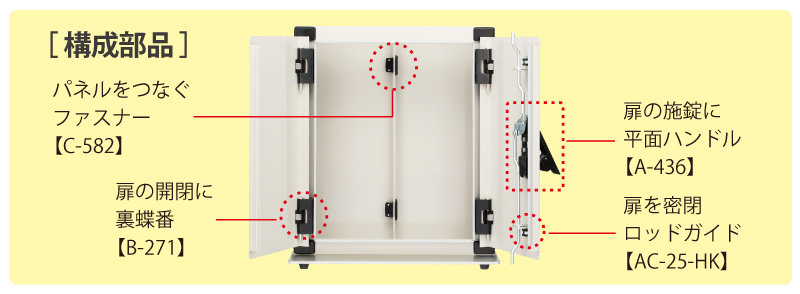

[A-436]ワンタッチ取付ハンドル

施錠忘れ防止のインジケーター付き
ハイセキュリティ錠前TAKシリーズに組替えることができます。

kaihatsu_12

詳細情報・CADデータ

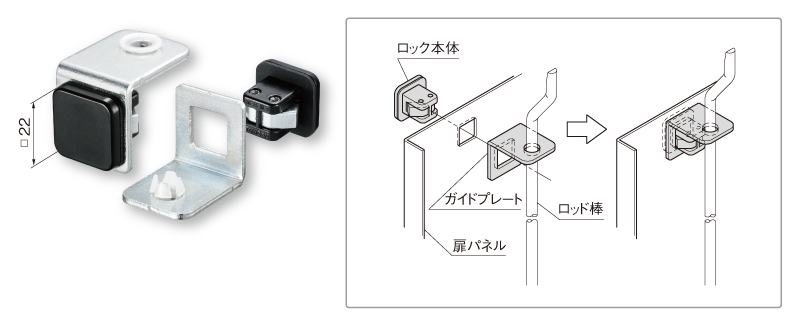

[AC-25-HK]ワンタッチロッドガイド

ロッドガイドもパチッと取付け

kaihatsu_10

詳細情報・CADデータ

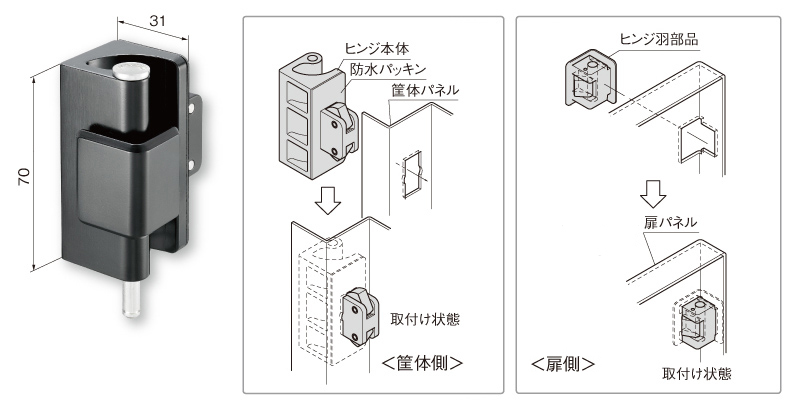

[B-271]ワンタッチ取付ヒンジ
